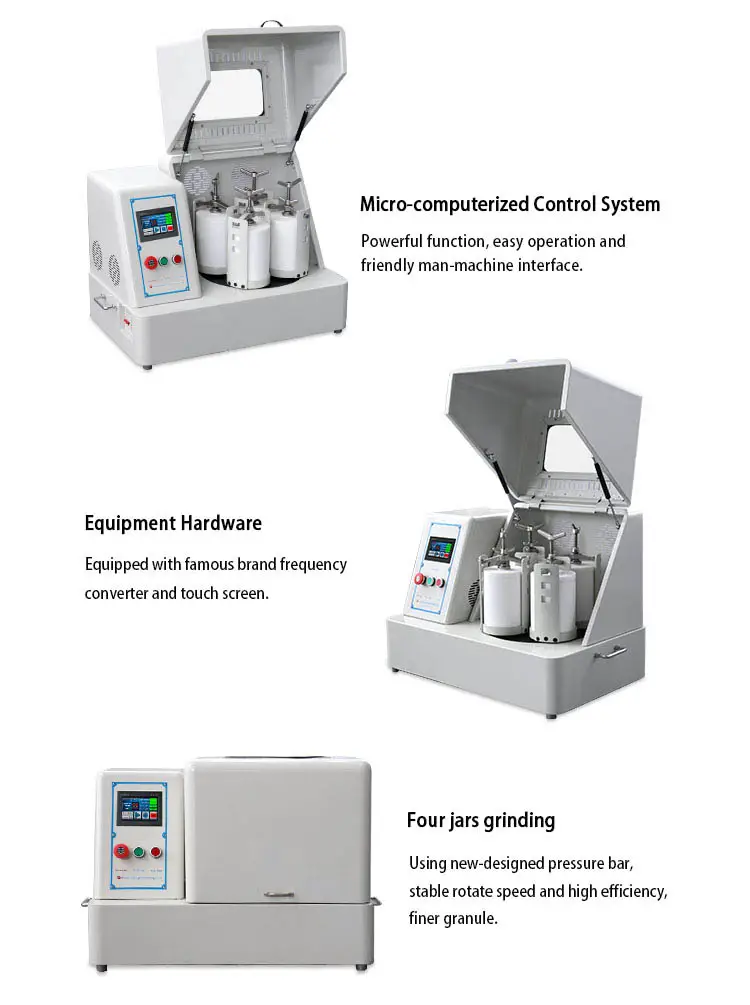

Moinho de bolas planetário computadorizado
Aplicações
O moinho de bolas planetário com tela sensível ao toque e microcomputadorizado é composto por um moinho de bolas planetário convencional e um sistema de controle operacional por toque, o que melhora o desempenho do equipamento. Esta máquina satisfaz principalmente os clientes com melhor qualidade e desempenho operacional. É amplamente utilizada em geologia, mineração, metalurgia, eletrônica, materiais de construção, cerâmica, química, indústria leve, medicina, proteção ambiental e outros setores.
Visão geral
O moinho de bolas planetário com tela sensível ao toque e microcomputadorizado é composto por um moinho de bolas planetário convencional e um sistema de controle operacional por toque, o que melhora o desempenho do equipamento. Esta máquina satisfaz principalmente os clientes com melhor qualidade e desempenho operacional. É amplamente utilizada em geologia, mineração, metalurgia, eletrônica, materiais de construção, cerâmica, química, indústria leve, medicina, proteção ambiental e outros setores.
Princípio de trabalho
O moinho de bolas planetário possui quatro tanques de moagem de bolas instalados em uma plataforma giratória. Quando a plataforma gira, o eixo dos tanques realiza movimentos planetários e as bolas em seus tanques moem e misturam as amostras em alta velocidade. O produto pode triturar e misturar diversos materiais e granulometrias diferentes, utilizando métodos a seco ou úmido. A granulometria mínima dos produtos moídos pode ser de até 0.1 mm.
Recurso/Vantagem
1. Sistema de controle robusto.
2. Oferece diversas funções, como configuração de senha, programação livre, armazenamento e transferência de múltiplos programas, monitoramento de processos e alerta de falhas.
3. Operação tátil visualizada, design simples e intuitivo.
Ficha de Dados
| Características técnicas do moinho de bolas planetário horizontal | |
| Modo de unidade | Transmissão por engrenagens e transmissão por correia |
| Modo de Operação | Dois ou quatro frascos de moagem trabalhando juntos |
| Capacidade Máxima de Carga | 2/3 da capacidade do recipiente de moagem |
| Tamanho da alimentação | Material do solo ≤ 10 mm, outros materiais ≤ 3 mm |
| Granularidade de saída | O menor grânulo atinge 0.1 μm. |
| Relação de velocidade de rotação | 1/2 |
| Tempo máximo de operação contínua | 72hours |
| Modos opcionais de controle de velocidade | Conversor de frequência e controle automático de temporização |
| Materiais do Jarro | Aço inoxidável, ágata, náilon, coríndon, zircônia, etc. |
| Principais parâmetros do moinho de bolas planetário computadorizado | |||||||
| Modelo No. | Energia (Kw) |
Voltagem | Dimensão (MM) |
Velocidade da revolução (Rpm) |
velocidade de rotação (Rpm) |
Tempo total (min) |
Corrida Alternada Tempo de Avanço e Rotação reversa (min) |
| XQM-2(T) | 0.75 | 220V-50Hz | 750*470*564 | 35-335 | 70-670 | 1-9999 | 1-999 |
| XQM-4(T) | 0.75 | 220V-50Hz | 750*470*564 | 35-335 | 70-670 | 1-9999 | 1-999 |
| XQM-6(T) | 0.75 | 220V-50Hz | 750*470*564 | 35-335 | 70-670 | 1-9999 | 1-999 |
| XQM-8(T) | 1.5 | 220V-50Hz | 900*600*640 | 35-290 | 70-580 | 1-9999 | 1-999 |
| XQM-10(T) | 1.5 | 220V-50Hz | 900*600*640 | 35-290 | 70-580 | 1-9999 | 1-999 |
| XQM-12(T) | 1.5 | 220V-50Hz | 900*600*640 | 35-290 | 70-580 | 1-9999 | 1-999 |
| XQM-20(T) | 4 | 380V-50Hz | 1200*750*920 | 25-215 | 50-430 | 1-9999 | 1-999 |
| XQM-40(T) | 5.5 | 380V-51Hz | 1400*850*1160 | 20-195 | 40-390 | 1-9999 | 1-999 |
| XQM-60(T) | 7.5 | 380V-52Hz | 1600*990*1250 | 27-174 | 40-260 | 1-9999 | 1-999 |
| XQM-100(T) | 11 | 380V-53Hz | 1750*1140*1330 | 27-160 | 40-240 | 1-9999 | 1-999 |
