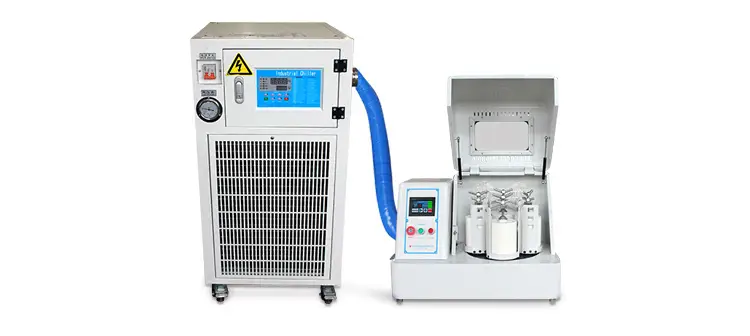

Moinho de bolas planetário refrigerado a ar
Aplicações
O moinho de bolas planetário criogênico é aplicado principalmente na moagem ultrafina em condições de baixa temperatura, conforme exigido pelos materiais. Comparado ao resfriamento artificial com nitrogênio líquido, o moinho de bolas planetário de ar frio é muito mais fácil e conveniente de operar, além de ser mais econômico e consumir menos energia.
Vídeo
Visão geral
O moinho de bolas planetário criogênico combina as características de um moinho planetário com um equipamento de refrigeração. A maioria dos materiais aquece durante a moagem em alta velocidade devido ao atrito ou a reações exotérmicas, o que pode levar a alterações nas propriedades físicas e químicas dos materiais e produzir um efeito negativo na moagem. O moinho de bolas planetário de baixa temperatura é utilizado principalmente em processos de moagem de materiais que exigem um controle rigoroso de temperatura.
Princípio de trabalho
O moinho de bolas planetário criogênico possui quatro tanques de moagem de bolas instalados em uma plataforma giratória. Quando a plataforma gira, o eixo dos tanques realiza movimentos planetários e as bolas em seus tanques moem e misturam as amostras em alta velocidade. O produto pode triturar e misturar diversos produtos de diferentes materiais e granulometrias, utilizando métodos secos ou úmidos. A granulometria mínima do pó moído pode ser de até 0.1 mm.
Recurso/Vantagem

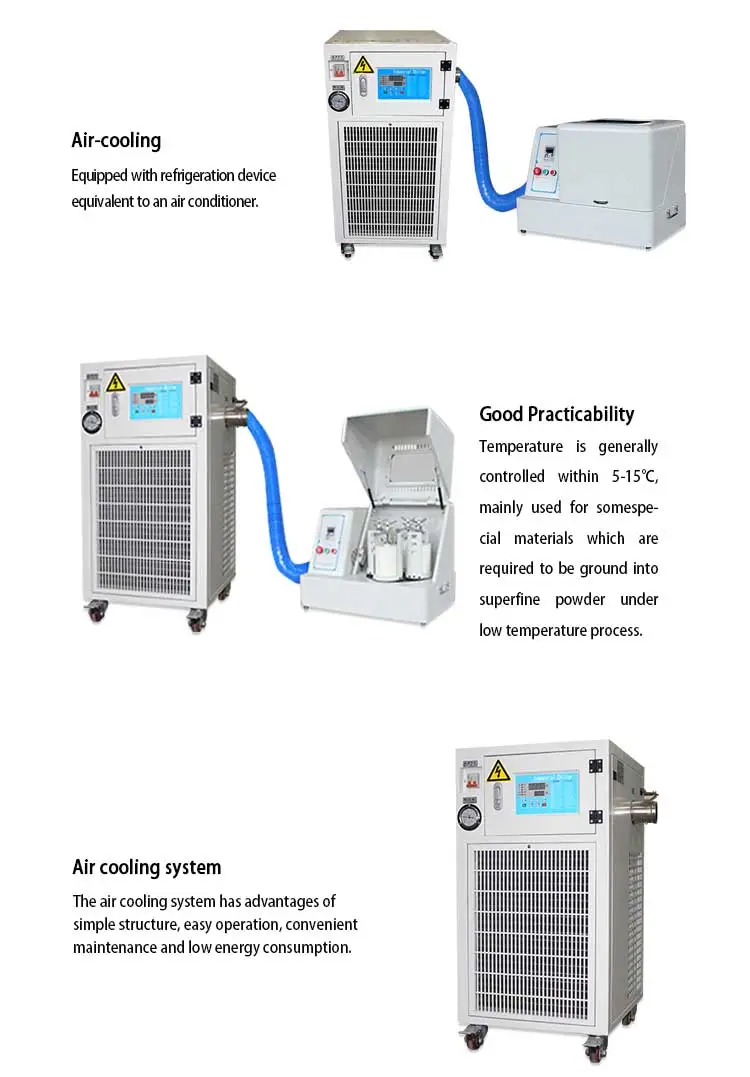

O moinho de bolas planetário criogênico (com controle de baixa temperatura) combina um moinho planetário com um dispositivo de resfriamento a ar. O princípio da refrigeração por compressão de ar condicionado é aplicado no dispositivo de resfriamento a ar. O calor gerado pela moagem pode ser rapidamente removido pelo ciclo de gás de resfriamento a ar. De acordo com a diferença de temperatura ambiente, a temperatura do espaço de moagem pode ser controlada entre 5 e 15 °C. Este tipo de moinho de bolas é usado principalmente para moagem ultrafina em materiais que exigem tecnologia de baixa temperatura. O dispositivo de resfriamento a ar apresenta vantagens como estrutura simples, operação e manutenção convenientes e baixo consumo de energia.
1. Adequado para materiais que requerem moagem ultrafina em baixa temperatura.
2. Estrutura simples.
3. Operação fácil.
4. Manutenção conveniente.
5. Baixo consumo de energia.
Ficha de Dados
Ficha técnica do moinho de bolas planetário Tencan
| Modo de unidade | Acionamento de engrenagem |
| Modo de Operação | Podem ser utilizados dois ou quatro recipientes de moagem para cada moagem. |
| Capacidade máxima de materiais | Menos de 1/3 do volume de cada frasco Capacidade máxima total: menos de 1/3 do volume total dos frascos. |
| Tamanho do feed | Materiais macios e crocantes ≤ 10mm Outros materiais duros ≤ 3mm |
| Granularidade de saída | A granularidade mais fina que pode ser alcançada é de 0.1 μm. |
| Relação de velocidade de rotação | 1:02 |
| Tempo máximo de operação contínua | 72 Horas |
| Materiais disponíveis para fabricação de potes de moinho | Aço inoxidável 304, aço inoxidável 316L, zircônia, nylon, PU. Cerâmica de alumina (coríndon), PTFE, ágata, carboneto de tungstênio |
Observações: O moinho de bolas planetário criogênico é uma combinação de um moinho de bolas planetário com um dispositivo de resfriamento a ar, podendo ser equipado com moinho de bolas planetário vertical, moinho de bolas planetário horizontal ou moinho de bolas planetário multidirecional.
Tabela 1 Parâmetros técnicos para moinho de bolas planetário criogênico
| Modelo No. | Voltagem | Energia | velocidade de rotação | Ruído |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 rpm | Menos do que 60db |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 rpm | Menos do que 60db |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 rpm | Menos do que 60db |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 rpm | Menos do que 60db |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 rpm | Menos do que 60db |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 rpm | Menos do que 60db |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 rpm | Menos do que 60db |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 rpm | Menos do que 65db |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 rpm | Menos do que 68db |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 rpm | Menos do que 68db |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 rpm | Menos do que 68db |
Tabela 2 Parâmetros técnicos para moinho de bolas planetário criogênico
| Modelo No. | Controle de velocidade | Peso líquido | Dimensões líquidas |
| XQM-1(C) | Controle de Freqüência | 93kgs | 750 470 * * 564mm |
| XQM-2(C) | Controle de Freqüência | 93kgs | 750 470 * * 564mm |
| XQM-4(C) | Controle de Freqüência | 93kgs | 750 470 * * 564mm |
| XQM-6(C) | Controle de Freqüência | 93kgs | 750 470 * * 564mm |
| XQM-8(C) | Controle de Freqüência | 150kgs | 900 600 * * 640mm |
| XQM-10(C) | Controle de Freqüência | 150kgs | 900 600 * * 640mm |
| XQM-12(C) | Controle de Freqüência | 150kgs | 900 600 * * 640mm |
| XQM-20(C) | Controle de Freqüência | 330kgs | 1200 750 * * 920mm |
| XQM-40(C) | Controle de Freqüência | 468kgs | 1400 850 * * 1160mm |
| XQM-60(C) | Controle de Freqüência | 900kgs | 1600 990 * * 1250mm |
| XQM-100(C) | Controle de Freqüência | 1250kgs | 1750 1140 * * 1330mm |
